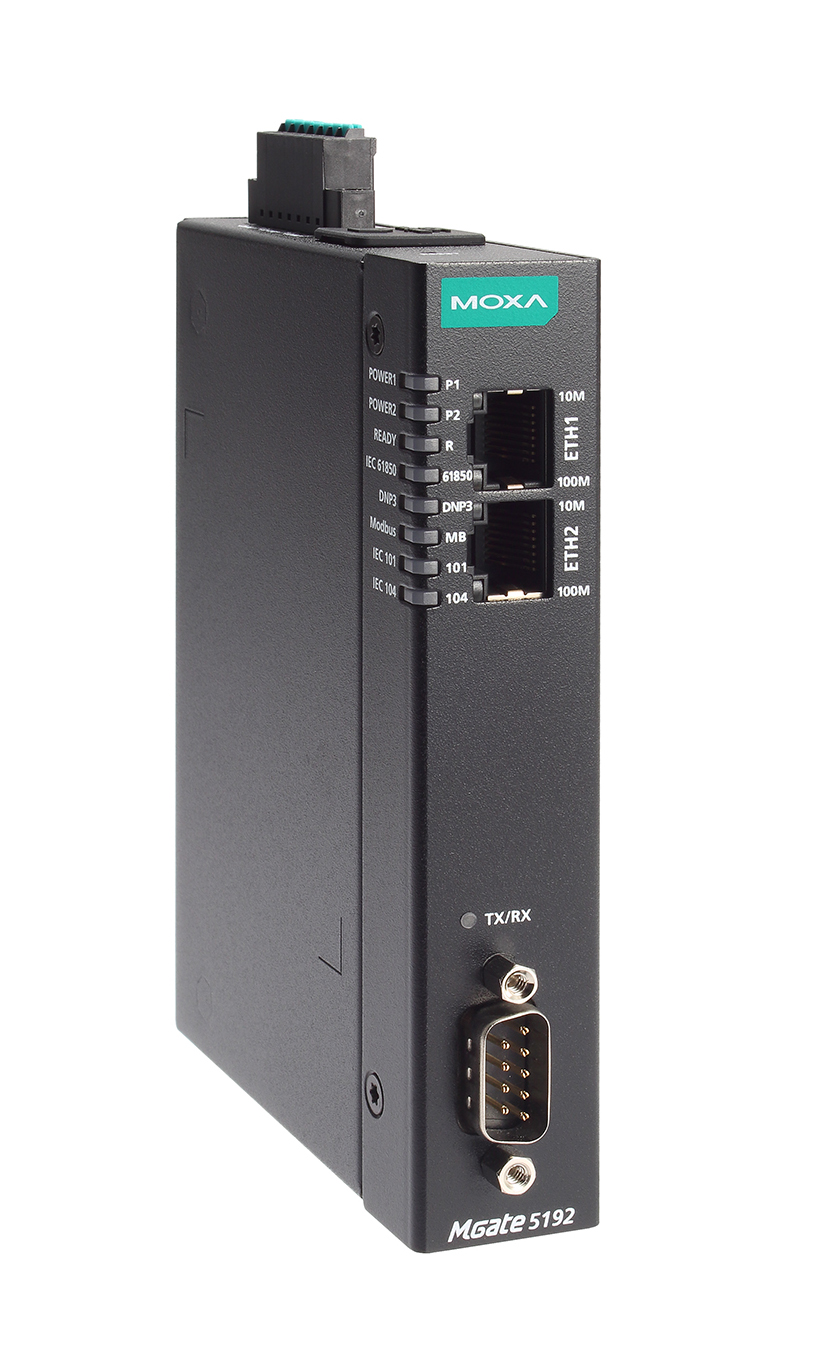

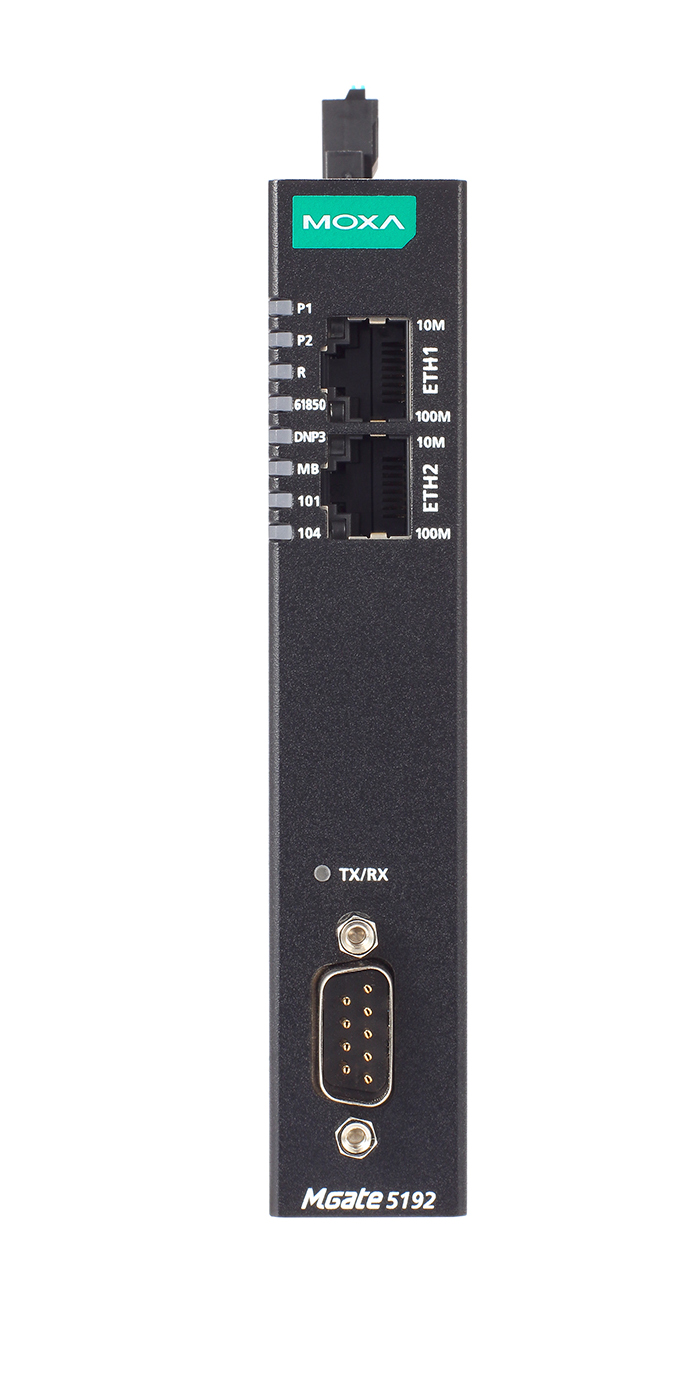

Moxa - MGate 5192-T
CHF 1’263.00*
Tel.: +41 (0) 41 7673080 oder E-Mail: shop@sphinxconnect.ch
Produktinformationen "Moxa - MGate 5192-T"
Einführung
Der MGate 5192 ist ein industrielles Protokoll-Gateway zur Konvertierung von IEC 61850 MMS in Modbus RTU/ASCII/TCP, DNP3 seriell/TCP/UDP, IEC 60870-5- 101 oder IEC 60870-5-104 Kommunikation. Um bestehende IEC 61850-Geräte wie IEDs oder Relais zu integrieren, verwenden Sie den MGate 5192 als IEC 61850 MMS-Client, um Daten mit Modbus RTU/ASCII/TCP, DNP3 seriell/TCP/UDP, IEC 60870-5-101 oder IEC 60870-5-104 SCADA-Systemen/Geräten zu erfassen und auszutauschen. Alle Modelle sind durch ein robustes und kompaktes Metallgehäuse geschützt, können auf DIN-Schienen montiert werden und bieten eine integrierte galvanische Trennung der seriellen Schnittstelle. Das robuste Design eignet sich für industrielle Anwendungen wie Umspannwerke und Anwendungen im Bereich erneuerbarer Energien.
Einfache Konfiguration
Die MGate 5192 Gateways verfügen über eine Web-Konsole, die eine einfache Konfiguration ermöglicht, ohne dass ein zusätzliches Dienstprogramm installiert werden muss. Darüber hinaus sorgt die HTTPS-Verschlüsselung der Kommunikation für eine höhere Netzwerksicherheit. In den meisten Datenerfassungsanwendungen kann die Konfiguration von Geräten mit Modbus-Befehlen zeitaufwendig sein und die Kosten erhöhen. Die MGate 5192 Gateways ermöglichen eine Offline-Konfiguration über eine CSV-Datei, um die Modbus-Einstellungen schnell vorzunehmen. Die MGate Gateways bieten softwarekonfigurierbare Pull-High/Low- und Abschlusswiderstandseinstellungen für RS-485 2-Draht, wodurch der Aufwand reduziert wird, da das Gehäuse nicht geöffnet werden muss.
Einfache Fehlerbehebung
Die MGate 5192 Gateways bieten eine Vielzahl von Wartungsfunktionen zur Reduzierung der Zeit und Kosten bei der Fehlerbehebung, darunter LED-Anzeigen, Protokolldiagnose, Datenverkehrsüberwachung und Tag-Ansicht. Diese Werkzeuge helfen Ihnen, Daten zu erfassen und zu überprüfen, um die Ursache von Problemen einfach zu identifizieren, insbesondere während der Installationsphase. Die MGate Gateways verfügen außerdem über Statusüberwachungs- und Fehlerschutzfunktionen. Die Statusüberwachungsfunktion benachrichtigt ein SCADA-System, wenn ein IEC 61850-Gerät getrennt wird oder nicht reagiert. In diesem Fall erhält das Prozess-SCADA den Status jedes Endgeräts und löst Alarme aus, um die Bediener zu benachrichtigen. Die Fehlerschutzfunktion hält die neuesten Daten vor, ohne Ausgabedaten an die IEC 61850-Geräte zu senden. Wenn ein SCADA-System getrennt wird, behalten die Endgeräte den letzten Betriebszustand bei und gehen nicht offline.
| Anzahl der Anschlüsse: | 1 Anschluss |
|---|---|
| Protokoll: | TCP, UDP |
| Temperaturbereich: | Erweiterter Temperaturbereich |
| Zertifizierung: | IEC 61850-3 |
Eigenschaften
- Unterstützt IEC 61850 MMS-Client
- Unterstützt DNP3 seriell/TCP/UDP Outstation
- Unterstützt IEC 60870-5-101-Server
- Unterstützt IEC 60870-5-104-Client
- Unterstützt Modbus RTU/ASCII/TCP-Server
- Flexible Bereitstellung mit Ethernet-Kaskadierung und zwei Subnetzen
- Integrierte Datenverkehrsüberwachung/Diagnoseinformationen zur einfachen Fehlerbehebung
- Einfache Gerätekonfiguration über eine webbasierte Konsole
- microSD-Karte für Konfigurationssicherung/-duplizierung
- Unterstützt zwei redundante DC-Stromeingänge und 1 Relaisausgang
- Serielle Schnittstelle mit 2-kV-Isolationsschutz
- Modelle mit großem Betriebstemperaturbereich von -40 bis 75 °C verfügbar
- Entwickelt gemäß IEC 62443-4-2 mit Secure Boot
Spezifikationen
Ethernet-Schnittstelle
- 10/100BaseT(X)-Ports (RJ45-Anschluss):
- 2
- Automatische MDI/MDI-X-Verbindung
- Magnetischer Isolationsschutz:
- 1,5 kV (integriert)
Ethernet-Softwarefunktionen
- Industrielle Protokolle:
- IEC 61850 MMS-Client
- Modbus TCP-Server
- IEC 60870-5-104-Server
- DNP3 TCP/UDP-Outstation
- Konfigurationsoptionen:
- Web-Konsole (HTTPS)
- Gerätesuchdienstprogramm (DSU)
- Verwaltung:
- ARP
- DHCP-Client
- DNS
- HTTP
- HTTPS
- SMTP
- SNMP-Trap
- SNMPv1/v2c/v3
- TCP/IP
- UDP
- MIB
- RFC1213, RFC1317
- Zeitverwaltung:
- NTP-Client
Sicherheitsfunktionen
- Authentifizierung:
- Lokale Datenbank
- Verschlüsselung:
- HTTPS
- AES-128
- AES-256
- SHA-256
- Sicherheitsprotokolle:
- SNMPv3
- SNMPv2c Trap
- HTTPS (TLS 1.3)
Serielle Schnittstelle
- Anzahl der Ports: 1
- Anschluss: DB9-Stecker
- Serielle Standards: RS-232/422/485
- Baudrate: 300 Bit/s bis 921,6 kBit/s
- Datenbits: 7, 8
- Parität:
- Keine
- Gerade
- Ungerade
- Space
- Mark
- Stoppbits: 1, 2
- Flusskontrolle
- RS-485-Datenrichtungssteuerung
- Pull-High/Low-Widerstand für RS-485
- Galvanische Trennung
Serielle Signale
- RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
- RS-422: Tx+, Tx-, Rx+, Rx-, GND
- RS-485-2w: Data+, Data-, GND
- RS-485-4w: Tx+, Tx-, Rx+, Rx-, GND
Serielle Softwarefunktionen
- Industrielle Protokolle:
- Modbus RTU/ASCII-Server
- IEC 60870-5-101-Server
- DNP3 Serial Outstation
IEC 61850
- Modus:MMS-Client
- Max. Anzahl an Serververbindungen: 32
- Max. Anzahl an Datenobjekten: 5000 Punkte
Modbus TCP
- Modus: Server
- Unterstützte Funktionen: 1, 2, 3, 4, 5, 6, 15, 16, 23
- Max. Anzahl an Clientverbindungen: 16
- Max. Anzahl an Daten-Tags: 5000 Tags
Modbus RTU/ASCII
- Modus: Server
- Unterstützte Funktionen: 1, 2, 3, 4, 5, 6, 15, 16, 23
- Max. Anzahl an Clientverbindungen: 1
- Max. Anzahl an Daten-Tags: 5000 Tags
DNP3 TCP/UDP
- Modus: Outstation
- Binäre Eingänge
- Analoge Eingänge
- Zähler
- Gespeicherte Zähler
- Binäre Ausgänge
- Analoge Ausgänge
- Max. Anzahl an Clientverbindungen: 1
- Protokollsicherheit: Secure Authentication v5
- Max. Anzahl an Objekten: 5000 Punkte
DNP3 Serial
Modus: Outstation Unterstützte Objekte:- Binäre Eingänge
- Analoge Eingänge
- Zähler
- Gespeicherte Zähler
- Binäre Ausgänge
- Analoge Ausgänge
IEC 60870-5-101
- Modus: Server (symmetrisch/asymmetrisch)
- Unterstützte Objekte:
- Einzelpunkt
- Doppelpunkt
- Schrittposition
- Bitstring mit 32 Bit
- Messwert (normalisiert)
- Messwert (skaliert)
- Messwert (Gleitkomma)
- Integrierte Summen
- Max. Anzahl an Clientverbindungen: 1
- Max. Anzahl an Informationsobjekten: 5000 Punkte
IEC 60870-5-104
- Modus: Server
- Unterstützte Objekte:
- Einzelpunkt
- Doppelpunkt
- Schrittposition
- Bitstring mit 32 Bit
- Messwert (normalisiert)
- Messwert (skaliert)
- Messwert (Gleitkomma)
- Integrierte Summen
- Max. Anzahl an Clientverbindungen: 32
- Max. Anzahl an Informationsobjekten: 5000 Punkte
Speicher
- microSD-Steckplatz: Bis zu 32 GB (SD 2.0-kompatibel)
Stromversorgungsparameter
- Eingangsspannung: 12 bis 48 VDC: 12 bis 48 VDC
- Eingangsstrom: 455 mA (max.)
- Stromanschluss: Federklemmen-Euroblock-Anschluss
Relais
- Kontaktbelastbarkeit: Ohmsche Last: 2 A @ 30 VDC
Physikalische Eigenschaften
- Gehäuse: Metall
- IP-Schutzart: IP30
- Abmessungen: 25 x 90 x 129,6 mm (0,98 x 3,54 x 5,1 Zoll)
- Gewicht:
Umgebungsbedingungen
- Betriebstemperatur: -40 bis 75 °C (-40 bis 167 °F)
- Lagertemperatur (inklusive Verpackung): -40 bis 85 °C (-40 bis 185 °F)
- Relative Luftfeuchtigkeit: 5 bis 95 % (nicht kondensierend)
Normen und Zertifizierungen
- Sicherheit:
- EN 61010-2-201
- UL 61010-2-201
- EMV: EN 61000-6-2/-6-4
- EMI: FCC Part 15B Klasse A
- EMS
- IEC 61000-4-2 ESD: Kontakt: 8 kV; Luft: 15 kV
- IEC 61000-4-3 RS: 80 MHz bis 1 GHz: 20 V/m
- IEC 61000-4-4 EFT: Stromversorgung: 4 kV; Signal: 4 kV
- IEC 61000-4-5 Überspannung: Stromversorgung: 2 kV; Signal: 4 kV
- IEC 61000-4-6 CS: 10 V/m
- IEC 61000-4-8 PFMF: 100 A/m
- Schock: IEC 60068-2-27
- Vibration
- IEC 60068-2-6
- IEC 60068-2-64
- Umspannwerk:
- IEEE 1613
- IEC 61850-3
- Internationale Zulassung:
- UKCA
- KC
MTBF
- Zeit: 1.240.821 Std.
- Standards: Telcordia SR332
Garantie
- Garantiezeit: 5 Jahre
- Details: Siehe www.moxa.com/warranty
Lieferumfang
- Gerät: 1 x MGate 5192 Series Gateway
- Dokumentation
- 1 x Kurzanleitung zur Installation
- 1 x Garantiekarte
