TERZ - NITE-XS8-1100
CHF 317.00*
Tel.: +41 (0) 41 7673080 oder E-Mail: shop@sphinxconnect.ch
Produktinformationen "TERZ - NITE-XS8-1100"

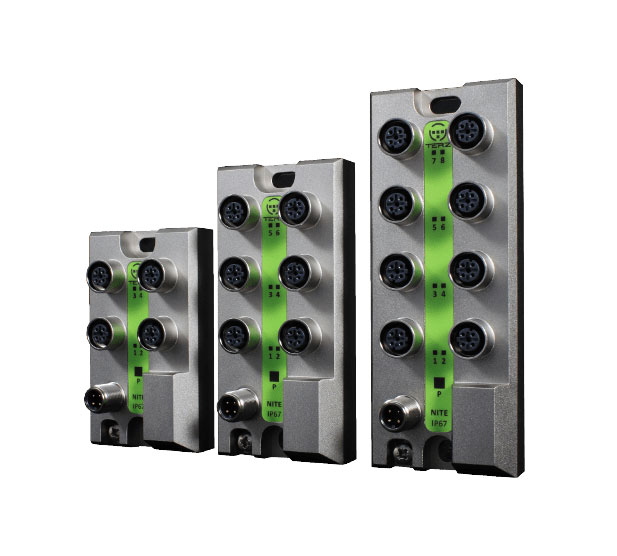

Die ultrakompakten M12 IP65/67 unmanaged Industrial Ethernet Switches vernetzen effizient und zuverlässig alle Anwendungen in rauen Industrieumgebungen, sowie in Schienen- und Nutzfahrzeugen. Durch den weiten Temperaturbereich, die hohe Schock- und Vibrationsfestigkeit und durch das robuste Metallgehäuse, können die NITE-XS direkt im Feld außerhalb des Schaltschranks installiert werden. Die Plug&Play Switches ermöglichen eine zuverlässige Ethernet Kommunikation unmittelbar in der Anwendung und sparen somit Platz im Schaltschrank und reduzieren den Verkabelungsaufwand. Eine Spannungsfestigkeit von 2,25 kVDC, ein hervorragendes EMV-Verhalten und Brandschutz nach DIN EN 45545, machen die NITE-XS Ethernet Switches voll bahntauglich und entsprechen der DIN EN 50155. Mit zwei Frame Forwarding/Blocking Varianten (LLDP/PTCP) werden alle Applikation optimal unterstützt.
LIEFERUMFANG: NITE-XS8-1100 Gen.2
| Anzahl der Anschlüsse: | 8 Anschlüsse |
|---|---|
| Fieldbus Optionen: | PROFINET |
| IP Level: | IP65, IP67 |
| Temperaturbereich: | -40°C bis 70°C |
| Verbindung: | 10 /100 |
| Management: | unmanaged |
Eigenschaften
- Flexibler Einsatz mit 24 VAC/VDC
- IP65/67 Metallgehäuse
- Ultrakompakte robuste Bauform
- Einschaltstrombegrenzung
- Temperaturbereich -40 bis +70°C
- DIN EN 50155 Bahnkonform
- Verpolungssicher
- PROFINET geeignet
Allgemein
IEEE802.3 Store and Forward; non-blocking wire speed
Auto-Negotiation, Auto-MDI-X, Auto-Polarity:
Ja
Framegröße:
1.522 Bytes
MAC Tabellengröße:
2.000 Adressen
Quality of Service:
Ja – 4 Prioritätswarteschlangen
Energy Efficient Ethernet:
Nein
Flow Control:
Nein
PROFINET geeignet:
Ja
| Portzahl (M12) | 4 | 6 | 8 |
| MTBF (SN 29500, Mio. h) | 3.431 | 2.791 | 2.353 |
| Frame Forwarding (Art.-Nr.) | xxxxx0 | xxxxx1 |
| LLDP, PTCP Delay 01:80:C2:00:00:0E | Forwarding | Blocking |
| RSTP BPDU 01:80:C2:00:00:00 | Forwarding | Forwarding |
Spannungsversorgung / Elektronik
Vin 24 VAC / 24 VDC
Zulässiger Spannungsbereich:
8 bis 28 VAC / 9 bis 36 VDC
Anschlussart:
Vin M12 A-kod. (+ -) | M4 Gewindebohrung (FE)
Versorgungsstromkreis:
SELV DIN 60950 (Schutzschalter 10 A)
Red. Spannungsversorgung:
Ja, zwei Vollbrückenschaltungen
Einschaltstrombegrenzung:
Ja
Eingangssicherung:
Ja, Schaltvermögen 50 A @ 125 VAC/VDC
Verpolungssicher:
Ja
Überbrückung Spannungsausfall:
10 ms DIN 50155
PCB Conformal Coating:
Ja
Schutzklasse:
III
Isolation:
2,25 kVDC; Vin ↔ Ethernet Ports | Vin ↔ Gehäuse
| Portzahl (M12) | 4 | 6 | 8 |
| Leistungsaufnahme (W) Leerlauf | Volllast |
0,4 | 0,82 | 0,4 | 1,0 | 0,4 | 1,2 |
| Eingangsstrom (mA) Leerlauf | Volllast |
16 | 34 | 16 | 42 | 16 | 50 |
| Einschaltstrom (A) | 8 | 8 | 8 |
Mechanische Eigenschaften
Aluminium vernickelt, Edelstahl
Montageart:
M6 Bohrung für Wandmontage, Rundkopfschraube
Schutzart (Betrieb):
IP65/67
| Portzahl (M12) | 4 | 6 | 8 |
| Breite (mm) | 55 | 55 | 55 |
| Höhe (mm) | 93 | 117 | 141 |
| Tiefe (mm) | 29,8 | 29,8 | 29,8 |
| Gewicht (g) | 200 | 250 | 295 |
Ethernet Schnittstellen
802.3 10BaseT, 802.3u 100BaseT(X)
Isolation:
2,25 kVDC; Ethernet Port ↔ Gehäuse | Port ↔ Port
Anschlussart:
M12 D-kodiert
Portzahl | Speed:
4, 6, 8 Ports | 10/100 Mbit/s
Kabellänge:
100 m (Twisted Pair, 0,14 mm² - 0,22 mm², Cat 5)
EMV- und Umweltspezifikation
-40°C bis +70°C
Lagertemperatur:
-40°C bis +85°C
Relative Luftfeuchtigkeit (Betrieb):
0%-95% (nicht kondensierend)
Relative Luftfeuchtigkeit (Lager):
0%-95% (nicht kondensierend)
Luftdruck (Betrieb):
2.000 m (795 hPa)
EMV-Störfestigkeit:
DIN EN - 50121-3-2, 61000-6-2, 55024
EMV-Störaussendung:
DIN EN - 50121-3-2, 61000-6-4, 55032
Mechanische Stabilität:
DIN EN 61373
Brandschutz:
DIN EN 45545
Konformitätserklärung und Zertifizierungen
Status- und Diagnoseanzeigen
Power | Link/Activity pro Port
